VMC系列Ⅱ

立式加工中心

  • 规格覆盖VMC760Ⅱ/850Ⅱ/1000Ⅱ/1200Ⅱ
  • 高刚性
  • 高抗振性
  • 高精度
  • 高热稳定性
  • 高动态响应

全新第二代技术

VMCⅡ系列

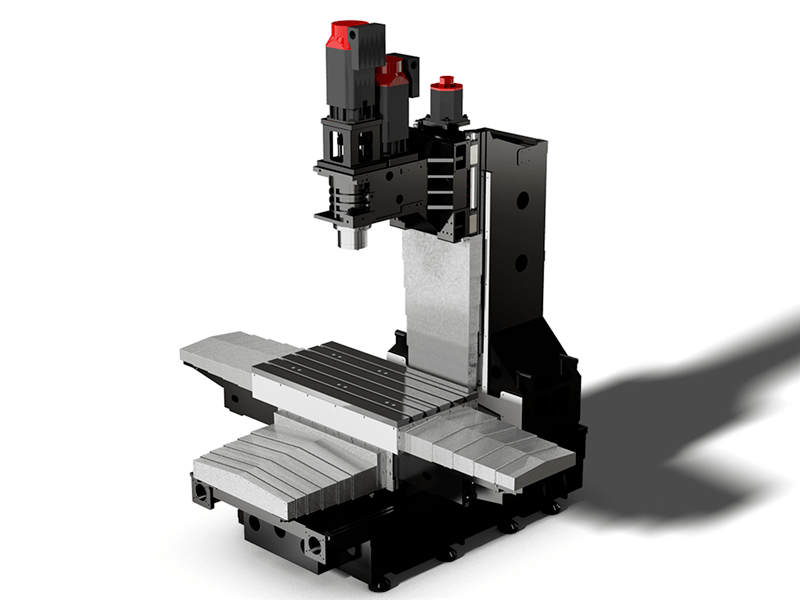

VMCⅡ系列为A字形单立柱固定,工作台移动结构,基础部件高刚性,移动部件轻量化,充分贴合了用户的需求。能在一次装夹下完成铣削、镗削、钻削、攻丝等工序。标配8000rpm皮带式主轴,采用1.5:1的减速使扭矩提升50%,适用于通用机械、汽车、航天航空、纺织机械等行业中小型机械零件的高速精密加工。

要点速览

三轴行程X/Y/Z

1000/600/600 mm

快速移动速度X/Y/Z

36/36/36 m/min

主轴转速

8000 rpm

主轴功率

7.5/11 kW

主轴扭矩

71.5/105 N·m

系列特点

高刚性
高刚性

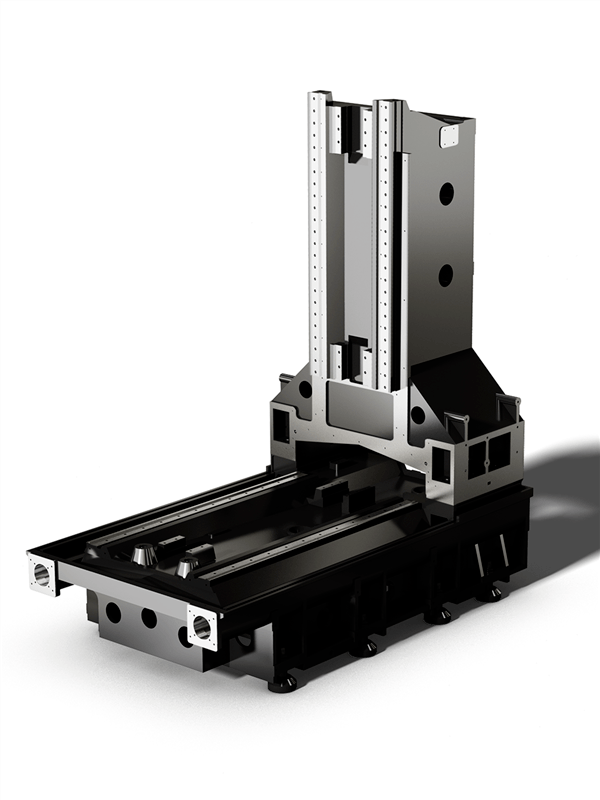

机床床身和主体结构采用灰铸铁铸造形式,具有良好的刚性和吸震性。床身内部布置加强筋,床身结构厚重。

高稳定性
高稳定性

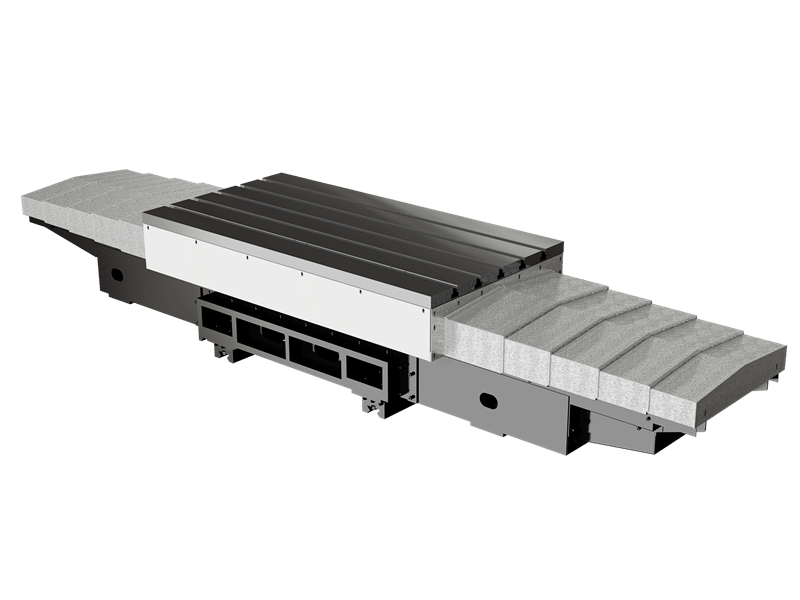

横向滑台及工作台均为灰铸铁铸造。横向滑台采用超大跨距的结构设计,有效增加机床稳定性。

高抗震性
高抗震性

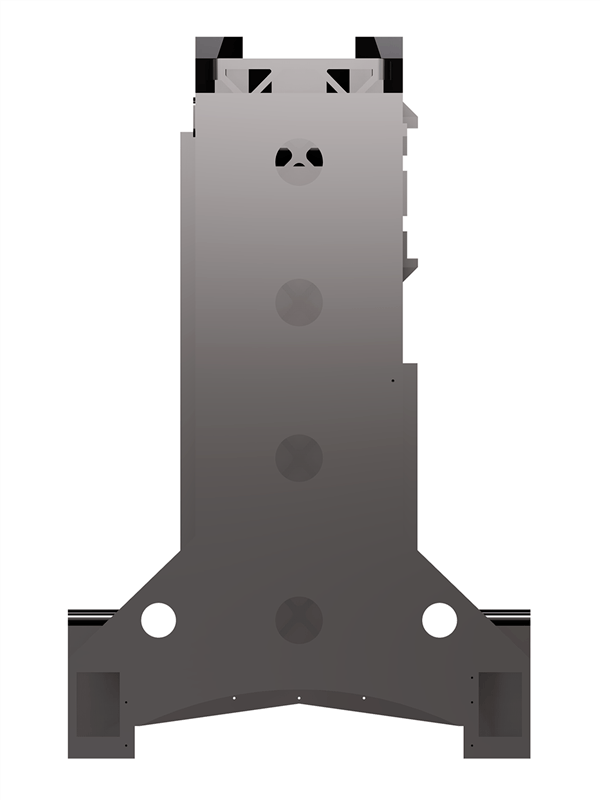

立柱采用人字型结构,底面通过刮研配合固定在床身上。立柱内部采用“米”字筋加强结构,其刚度和抗震性好,底部设计成“A”字型结构,有效得增加了立柱的刚性,减少因主轴箱导致的前倾。

高动态响应
高动态响应
三轴采用交流伺服电机,无齿隙弹性联轴器与丝杠直联,直接带动滚珠丝杠旋转,实现各轴的往复运动,动态响应快。
