HPC系列

卧式加工中心

  • 规格覆盖 HPC 650/800
  • 高速电主轴
  • 高刚性一体式铸造T型床身
  • 高精度、大承载工作台
  • 伺服刀库快速换刀

HPC系列

匠心制造 精益求精

HPC 系列高速卧式加工中心,是融入了国际先进的设计理念,全新打造的高端产品。基础大件均通过分析计算,优化了筋腔结构。厚实的整体式床身,结合三轴重型滚柱导轨并搭载集成式高速电主轴,能够应对从高速、高精度到重切削加工,从铝件、钢件到铸件等各种材料加工。

另外通过高速进给的伺服轴和快速旋转的APC,能实现高效的加工,满足您对切削力和生产效率的需求。产品适用领域:汽车、航空航天、石油、电力、机车、塑料机械、工程机械等行业的精密机械加工。

要点速览

X轴行程

1050 mm

Y轴行程

900 mm

Z轴行程

900 mm

主轴转速

8000 r/min

主轴最大扭矩

305/623 Nm

快速进给X/Y/Z轴

40 m/min

系列特点

blanc

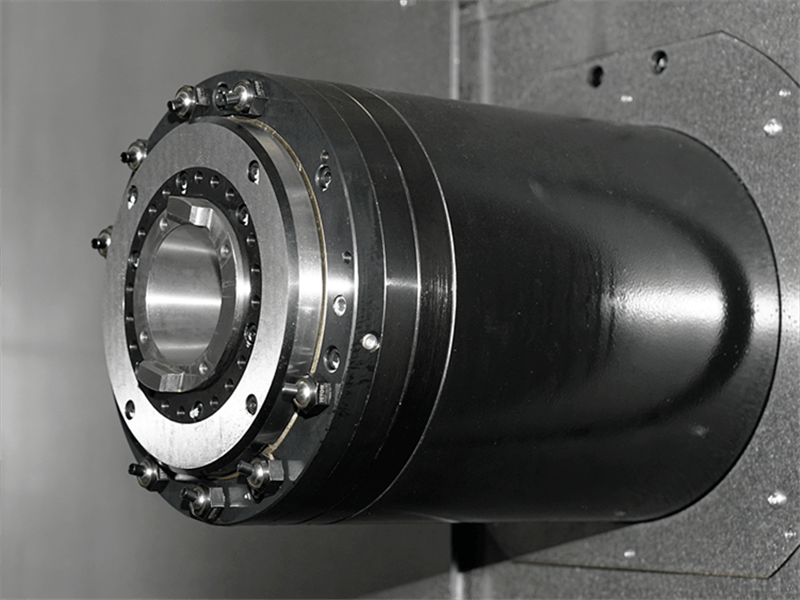

高速电主轴
高速电主轴

高速电主轴,主轴最高转速8000 r/min,最大扭矩623Nm,扭矩大、转速高、调速范围宽。

高刚性一体式铸造T型床身
高刚性一体式铸造T型床身

一体式铸造T型床身,内部布置M型加强筋,提供强力切削所需要的高刚性结构,三轴导轨采用重载滚柱导轨支撑结构,从而使机床得到高刚性和长久稳定的精度。

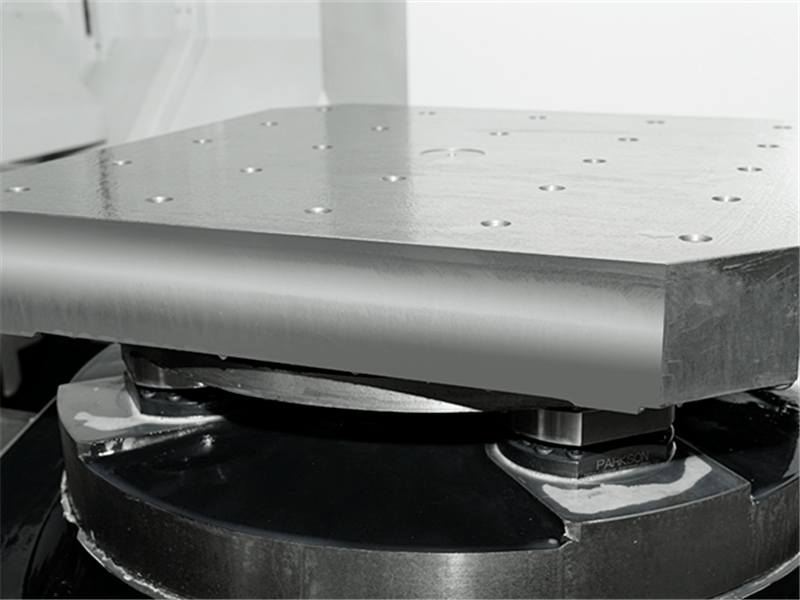

高精度、大承载工作台
高精度、大承载工作台

工作台板与底座间采用四个大定位销定位,同时兼具夹紧功能,可保证托盘刚性夹紧和精确定位,托盘的重复定位精度高。工作台旋转采用高精度牙盘定位,分度精度高、承载大。

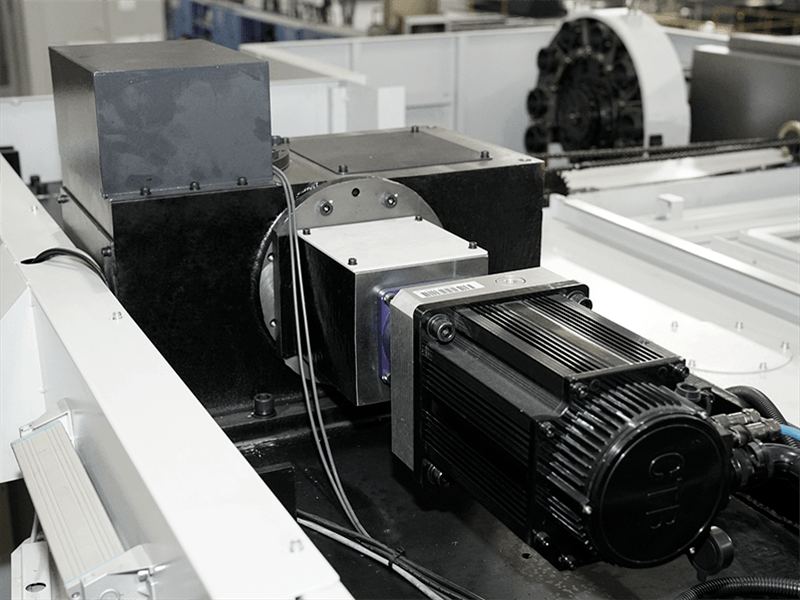

伺服电机驱动
伺服电机驱动

交换工作台装置采用直接抬起回转方式,工作台交换时间10s(HPC650),大大降低了辅助加工时间,龙门框架支撑,避免因偏载对交换装置产生影响,回转采用伺服电机驱动,控制精确,回转稳定。

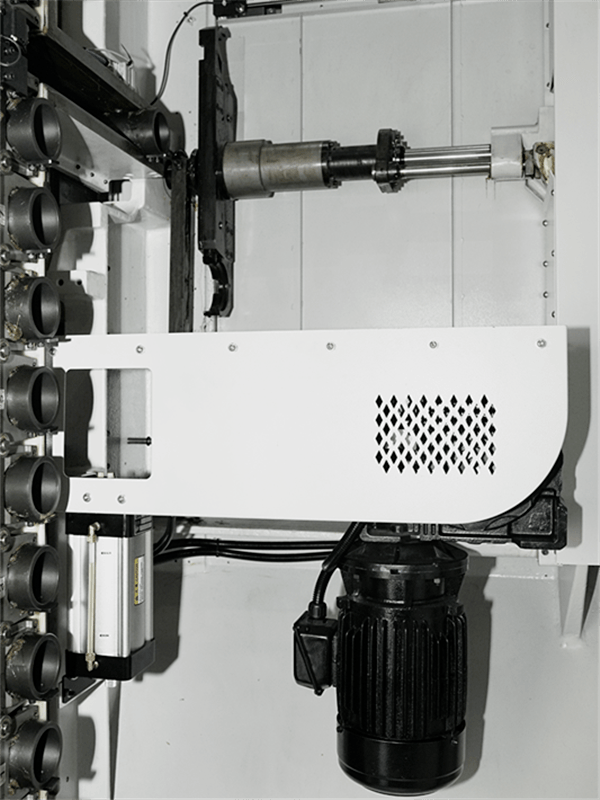

伺服刀库快速换刀
伺服刀库快速换刀

标配40把伺服刀库,凸轮机械手与刀库门实现联动控制,换刀时间2.5s。
